對于固定在線式氣體檢測報警儀器而言，主要是對環境空氣中的有害氣體的濃度值進行連續在線監測，并將數據傳輸至控制器主機進行顯示，那么可燃有毒氣體報警器怎么接線傳輸數據呢？一般而言，氣體探測器的傳輸方式主要包括無線和有線兩種方式，無線不需要專門進行接線，有線接線方式主要包括分線制模擬量信號和總線制數字量信號傳輸方式兩種，下面就和贏潤集團一起來了解一下氣體檢測儀4-20mA及RS485連接方式詳解吧。 在學習固定式氣體探測器接線方式之前，我們先來了解一下為什么在線式氣體檢測報警儀需要進行接線，它的功能和作用又有哪些呢？總結一下，不管是分線制4-20mA模擬量信號并聯接線方式，還是總線制RS485數字量信號串聯接線方式，其主要需要實現以下兩點功能：
1、作為電源供電
由于氣體探頭一般都是采用的24V直流供電方式，而在現場一般的供電方式大多數都是220V交流電，因此可以通過先連接氣體報警控制器主機，再與氣體探頭連接的方式對其進行供電。
2、數據集中顯示
單獨的固定式氣體探頭只是在會在顯示屏上顯示該探測器所檢測到的待測有害氣體的濃度值，而通過數據傳輸后，一臺控制器主機就可以同時集中顯示多臺在線式氣體報警儀的氣體濃度值和報警狀態。

氣體檢測探頭與控制器主機之間的接線方式如下：
1、總線制RS485數字量信號串聯接線方式

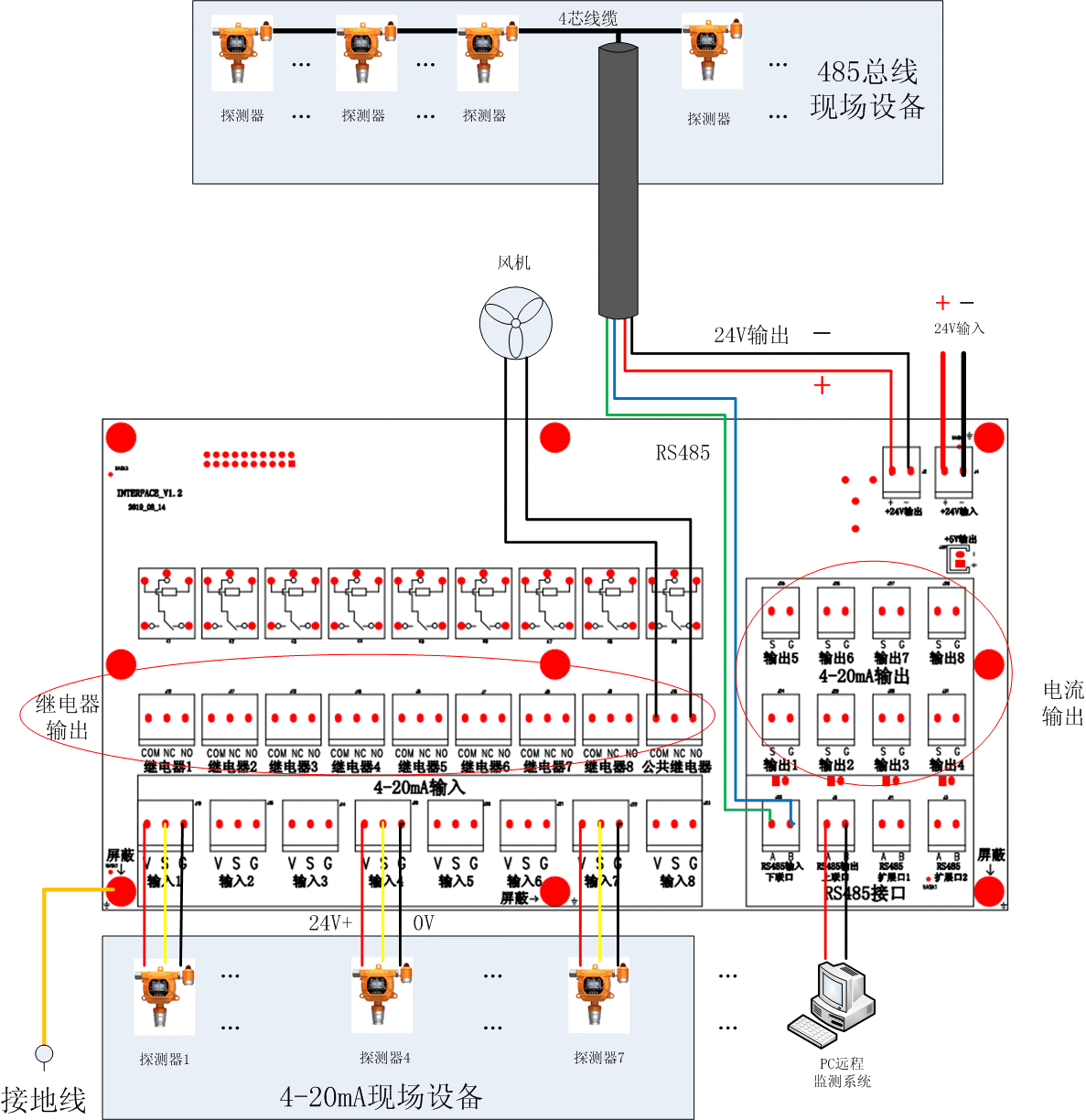

采用總線RS485連接方式時，需要四芯屏蔽電纜，分別連接在氣體報警器和氣體報警控制器的VGAB端子上，從左至右依次為綠線A(485A信號線)、藍線B(485B信號線)、紅線V(24V+)和黑線G(24V-)。按照相應的顏色和順序連接氣體報警器和氣體報警控制器端子上的電纜，然后依次連接在線氣體報警器的VGAB端子和其他固定氣體探測器的VGAB端子。 2、分線制4-20mA模擬量信號并聯接線方式
當采用4-20mA接線方式時，需要在氣體報警器和氣體報警控制器的VSG端子上連接三芯屏蔽電纜，從左至右依次為紅線V(24V+)、藍線S(4-20 mA信號線)和黑線G(24V-)。電纜按照相應的顏色和順序連接在氣體報警器和氣體報警控制器的端子上。完成單個氣體探測器與氣體報警控制器之間的接線，然后依次選擇氣體報警控制器的其他VSG端子與其他固定氣體探測器的端子連接。 以上就是關于有毒氣體報警器怎么接線的相關介紹，以贏潤集團研發生產的固定在線式氣體檢測報警儀和多通道氣體報警控制器為例，其實只要依次按照相應的顏色和順序連接氣體報警器和氣體報警控制器端子上的電纜即可。如有更多關于氣體檢測儀4-20mA及RS485連接方式的相關問題，歡迎咨詢贏潤集團工作人員。
